為提高井下風門安全可靠性，減少漏風，煤礦廣泛投入使用全伺服自動風門，自動風門不但操作方便，密封好，且自身攜帶聯鎖功能，保障行人時，無法同時打開兩道風門，防止風流短路造成的紊亂現象。目前，在投用自動風門的礦井中，為方便行人，在門扇上設置了行人小風門，而小風門無法實現自動聯鎖。

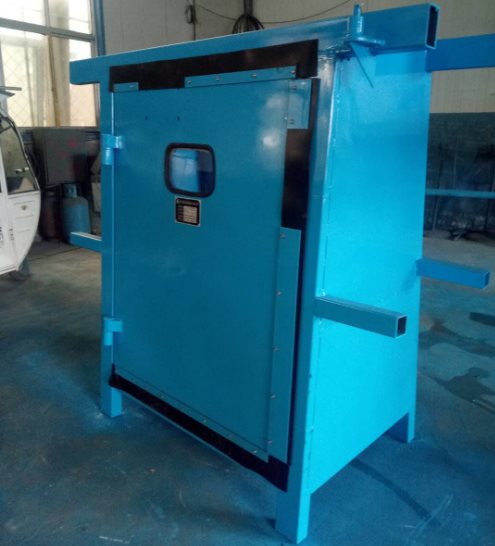

行人氣動風門,氣動行人風門解決現有氣動風門的行人小風門無法實現自動聯鎖的問題，提供了一種氣動風門行人小風門聯鎖裝置。本實用新型是采用如下技術方案實現的氣動風門行人小風門聯鎖裝置，包括兩扇風門，其中一扇風門上開有小風門，還包括主氣路、先導閥I、機械閥I、薄型氣缸I、先導閥II、機械閥II、薄型氣缸II，先導閥I、機械閥I、薄型氣缸I位于另一扇風門的一側，先導閥II、機械閥II、薄型氣缸II位于小風門的另一側，先導閥I、先導閥II的輸入端與主氣路相通，先導閥I、機械閥I、薄型氣缸I依次連通，先導閥II、機械閥II、薄型氣缸II依次連通，且機械閥I、機械閥II的輸出端相連通。作業時，開啟小風門時，主氣路的一部分壓縮空氣通過先導閥II、機械閥II直接控制另一扇薄型氣缸I的聯鎖絆頭，使其處于閉鎖狀態；主氣路的一部分壓縮空氣通過先導閥II、機械閥II、薄型氣缸II直接打開小風門，克服了現有氣動風門的行人小風門無法實現自動聯鎖的問題。本實用新型結構設計合理可靠，安裝及拆卸過程省時省力，而且進一步提高了風門聯鎖的可靠性，保證了聯鎖裝置的重復利用，降低了成本，具有結構簡單、操作方便的優點。
